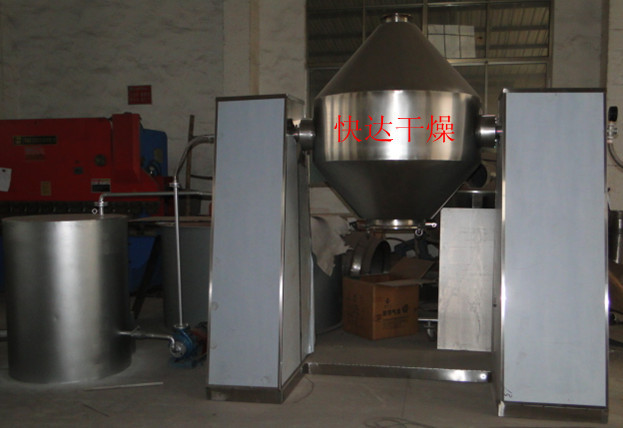

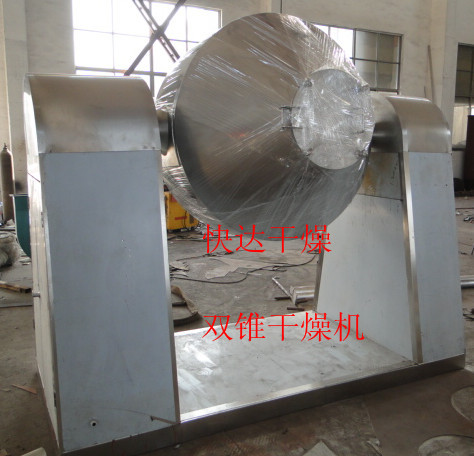

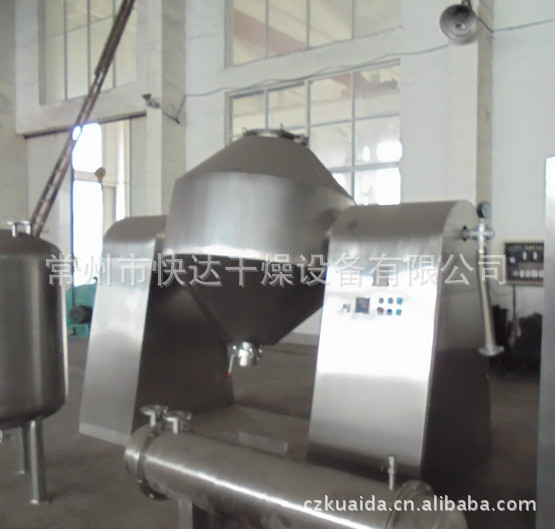

SZG双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态
下，向夹套内通蒸汽或热水进行加热，热量通过罐体内壁与湿物料
接触。湿物科吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。
由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻
动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。
双锥回转真空干燥机是集混合-干燥于一体的新型干燥机。将冷凝器，真空泵与干燥机配套，组成真空干燥装置。(如不需回收溶剂， 冷凝器可不用)本机设计失进，内部结构简单，清扫容易，物料能全
部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数较高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于
制药、化工、食品、染料等行业的干燥。符合药品管理规范“GMP”的要求。
本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥
和混合，尤其适用有下列要求的物料：
不能接受高温的热敏性物料 容易氧化，有危险的物料
需回收容剂和有毒气体的物料 对结晶形状有要求的物料
要求残留挥发物含量极低的物料
名称\型号 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
罐内容积(L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
装料容积(L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
转速(rmp) |
3-13 | 6 | 5 | 4 | 4 | 4 | ||||
电机功率(kw) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 |
占地面积长×宽 | 2160×800 | 2160×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
回转高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | |
罐内设计压力(mpa) |
-0.1-0.15 | |||||||||
夹套设计压力压力(mpa) | ≤0.3
| |||||||||
工作温度(℃) |
罐内(85 in the tank ≤85)套内≤140(in the tank ≤140) | |||||||||
用冷凝器时，真空泵型号，功率 | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-87KW | JZJX300-49.5KW | JZJX600-811KW | JZJX600-420.5KW | JZJX600-422KW |
不用冷凝器时，真空泵型号，功率 | SK-0.41.5KW | SK-0.41.5KW | SK-0.82.2KW | SK-2.7B4KW | SK-2.7B4KW | SK-35.5KW | SK-611KW | SK-611KW | SK-915KW | SK-1018.5KW |
重量 (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
加热分蒸汽、热水、导热油加热三种方式。 订货时请注明物科所能承受的温度或干燥机的使用温度
以便本厂为您选择或提供热源。 干燥粘性物料时，本厂将在罐内特别设计“抄板”结构。 真空干燥系统中涉及的附件，我厂均可为用户提供和安装， 请在订货中说明。
本厂可对用户提出的特殊要求提供设计、制造和安装
