产品特点

■ 采用履带式输送工件，运行平衡、可靠。

■ 设置上、下、左、右全方位连续喷洗。

■ 全封闭设计，全过程均由PLC控制程序自动化完成。

■ 整机为全通过式设计，战用空间小。

■ 使用全水基溶剂环保清洗工艺。

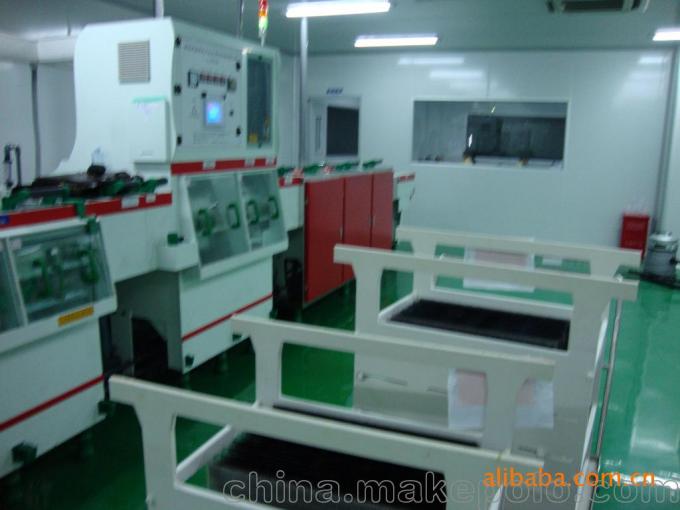

LCD清洗线

功能与特点

◆ 本设备通过清洗、喷淋、风刀等过程洗净基板，并通过IR、UV去除提高基板表面的侵润性，冷却基板温度通过后续的TBL进入COAT设备。

技术参数

设备规格

处理对象：TFT、STN液晶用玻璃板。

处理目的：清洗、干燥。

对象尺寸：14＂×16＂，17＂，T=0.4、0.55、0.7、1.1mm

篮子规格：贵公司提供。

基板传送方向：从左到右，或从右到左。

干燥重量：约5200Kg

基板传送高度：从地面至基板下面为900mm。

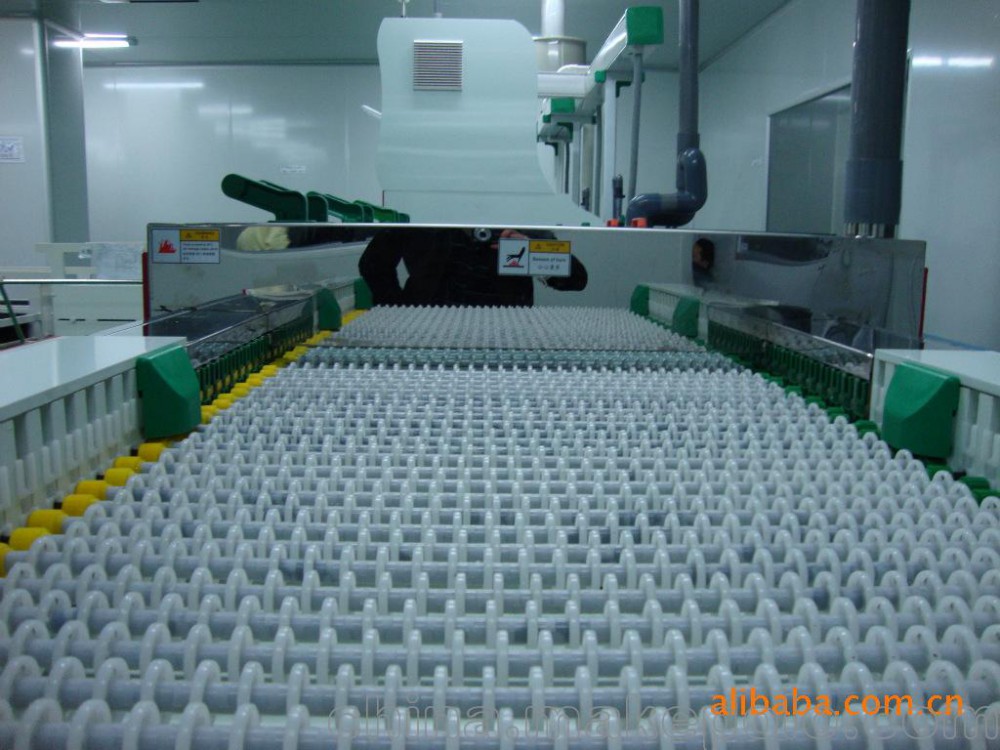

传送方式:水平枚叶式传送方式。

传送滚轮间距：基本为80mm。

处理时间：标准17秒／块标准传送速度约2.1m／分钟。

启动准备时间：启动后约60分钟。

所需电力

主机：3P，389V，50Hz，约130kWA

合计：约130kVA。

纯水用量：约32L／min，0.15Mpa G，电阻值10MΩ／cm以上。

冷却水用量：约12L／min，0.15MpaG无背压，约17℃

空气用量：约4200NL／min，0.4~0.5Mpa G，洁净干燥气
