1，曲轴型网带：2，直轴型网带3，扁丝型网带4，乙型网带：5，人字形网带：(组合平衡型网带)7，链杆式网带：8，眼睛型网带：9，链片式网带：10，链条式网带：11，U型链条网带:12，链板式网带：13，挡板式网带：14，三角挡条式网带：15，棒条式网带：16，翻边式网带：17，球型网带：18，托带型网带：19，加板型网带：20，单旋网带：21，菱形网带：22，特氟龙网带网带规格：网带材质：网带用途：网带说明：网带选择参考输送网带的使用安装故障排除法网带的特点网带的使用安装故障排除法引引网带型式示意图：网带种类：
1，曲轴型网带：2，直轴型网带3，扁丝型网带4，乙型网带：5，人字形网带：(组合平衡型网带)7，链杆式网带：8，眼睛型网带：9，链片式网带：10，链条式网带：11，U型链条网带:12，链板式网带：13，挡板式网带：14，三角挡条式网带：15，棒条式网带：16，翻边式网带：17，球型网带：18，托带型网带：19，加板型网带：20，单旋网带：21，菱形网带：22，特氟龙网带网带规格：网带材质：网带用途：网带说明：网带选择参考输送网带的使用安装故障排除法网带的特点网带的使用安装故障排除法

展开

编辑本段引引网带型式示意图：





编辑本段网带种类：

  网带标注法



1，曲轴型网带：　　集中了金属丝编织网带的各种优点，由于具有弯曲较深的串条，使各个螺旋盘条的位置得到正确的定位，因此大限度地减少网带的变型和延伸。2，直轴型网带　　由左右交替的网条通过直串条联结而成，该系列网带网孔较密，网孔间距均匀，能使网带行走平稳。该系列网带适合于承载体积较小而质地相对较重的输送线。3，扁丝型网带　　此网带采用轧扁丝制作．用曲轴型穿条连接，使各个螺旋盘条的位置得到正确的定位，因此大限度地减少网带的变型和延伸。其做工精细，表面平整，两边平行，材质优良，经久耐用。4，乙型网带：

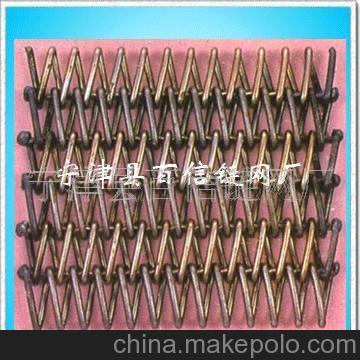

  乙型网带



又称梯形网带或一字网，此网带通常系齿轮传递网带，具有透气性好的优点，拉力均匀，做工精细，此网带具有转动灵活、平稳性好、耐高温、耐压力、耐腐蚀、寿命 长等特点。5，人字形网带：(组合平衡型网带)　　由左右交替的网条通过四根直串条联结而成，精密的编织技术使网带既具有密度高网孔细运行灵活的特点，它对材料和编织技术要求极高。此网带适合于细小承载物的输送线。 　　6，金属片网带：又称长城网，由扁平金属片和圆金属丝所组成，网带自重轻，网孔空隙大，网面平整，运行平稳，不会走偏。可作洗涤、干燥、冷却、热处理的输送线。7，链杆式网带：　　这种链杆式网带采用链条传动，适用于大型和重型传送，其运动平稳、力量大，网面相对受力小，能对输送网面起到保护作用，价格较贵，但使用寿命长。8，眼睛型网带：链轮驱动,运行稳定，承载力强，可运送高速重物，表面平滑,适于不稳定制品的输送开孔率大,通风性、脱水性佳，容易洗净，眼镜网带因孔大非常适合涂层操作流程，使之与传输带尽可能减少接触9，链片式网带：　　这种链条使用链条做动力。网用链条片及小管连接；间距可根据使用定制。规格很多10，链条式网带：　　由链条驱动的输送网带一般都由链条带动小轴再带动网带运行。 网带都采用轧牙串条、左右网条二根串，并大小网条连接而成，大网条内穿进小轴，小轴二端穿入链条孔，从而达到链条驱动输送网带。链条网传动平稳、传动力矩小。11，U型链条网带:　　也可作为螺旋式网带，采用进口电脑网带机生产，网面强硬耐用，不易变形。大特点是转弯性能好，可以实现180度的转弯，且运行平稳。具有网面平整，可承载较重的压力和拉力。通风透气性能好，网面洁净无毒，而且容易清洗。维修和拆卸极为方便。可根据客户要求在网带两侧加装挡边。12，链板式网带：　　由不锈钢链条驱动，采用不锈钢板材生产，适合用于输送细小的高密度物件，输送过程中运转平稳，安装更换方便，价格高，使用寿命较长。13，挡板式网带：　　这种硬边式边处理，输送方法直观、简洁。档片经S型处理后形成一个直线型的槽型，使用中应避免机械性挤压，一旦发现脱落现象应及时处理。14，三角挡条式网带：　　这种边处理具有轻盈和牢固的优点，适用于较大的工件传送,物品不易从边缘滑落,做工比较精细,质量可靠,价格合理,广泛用于食品行业和金属热处理等行业的输送。15，棒条式网带：　　具有结构简单，透气性好。强度大，可承载较重的物品。易于清洁和维护，运转灵活的特点。16，翻边式网带：　　一般都为组合平衡型四根串单打头网带，串条不穿到边缘两边各翻15-30公分高的边，用以挡住物体外落。如化纤厂，标准件热处理，轴承件的清洗机用翻边网，用以挡住化纤维的外溢等。17，球型网带：　　有四根螺旋盘条组成的球状螺旋组合网，结构牢固、有效过滤面积大





，主要用于化学工业中的过滤，真空干燥机的烘干，目前已广泛应用在粘胶纤维透折机和制革工业的干燥机。18，托带型网带：　　托带的网面平整光洁，运转灵活。设备和工模具的制作水平是该网带的质量保证。此系列网带承载量大，网孔相对较宽，适用于大型的输送线。19，加板型网带：　　也叫加固型网带，此网带串条可采用直串条、曲串条两种，网带边可制作挡板，网带可整体翻边，串条可以生产加工成阶梯边(绞边)，可根据用户使用的范围和温度而定。20，单旋网带：　　此网带采用单旋制作，纹路均匀，抗拉度强；两边平行；表面平整．21，菱形网带：　　又称勾花网、活络网，特点是通风性好。

  不锈钢网带



（见左图）22，特氟龙网带　　优势：特氟龙网带的工作环境不但有高温，还有紫外线的灼伤，化学药品的腐蚀、破坏等。YOLOO给每一条网带涂覆有三层特氟龙树酯，而普通网带只有一层，甚至没有。耐用与否，从一开始就已经决定了。 　　应用范围：纺织、印染、印花、丝网印刷、光固机械、胶印机、食品烘焙、制卡、无纺布烘燥机、高周波烘干、温控烘房、溶剂型油墨的快速干燥等行业机械设备上。 　　常用规格： 　　

牌号	孔径	材质	厚度	克重	耐温	大宽幅	抗拉强度
W-O5J	1x 1mm	玻纤	0.5mm	370g /m 2	-70 -260 ℃	4m	310/290 N/cm
W-07J	2x 2mm	玻纤	0.7mm	450g /m 2	-70 -260 ℃	4m	350/310 N/cm
W-1J	4x 4mm	玻纤	1.0mm	400g /m 2	-70 -260 ℃	4m	390/320 N/cm
W-2J	4x 4mm	玻纤	1.0mm	450g /m 2	-70 -260 ℃	4m	390/320 N/cm
W-12KJ	4x 4mm	凯芙拉玻纤	1.2mm	600g /m 2	-70 -260 ℃	4m	895/370 N/cm
W-3J	4x 4mm	玻纤	1.0mm	500g /m 2	-70 -260 ℃	4m	395/370 N/cm
W-4J	4x 4mm	玻纤	1.0mm	500g /m 2	-70 -260 ℃	4m	900/600 N/cm
W-5J	4x 4mm	玻纤	1.0mm	550g /m 2	-70 -260 ℃	4m	395/370 N/cm
W-12J	10x 10mm	玻纤	1.2mm	450g /m 2	-70 -260 ℃	4m	360/300 N/cm
NW-14J	0.5x 1mm	玻纤	0.5mm	420g /m 2	-70 -260 ℃	4m	310/290 N/cm
W-09J	2x 2.5mm	玻纤	0.9mm	600g /m 2	-70 -260 ℃	3m	390/320 N/

编辑本段网带规格：　　链条标号 节距P 链杆节距P1 链杆直径D 网丝直径D1 网带螺距L 网带节距J 　　（P） （p） （p1） （D） （D1） （L） （J） 　　C2042 25.4mm 25.4×*节 5~8mm 1.0~1.6mm 3~19mm 6.35~25.4mm 　　C2052 31.75mm 31.75×*节 6~10mm 1.2~2.0mm 5~21mm 6.35~31.75mm 　　C2062 38.1mm 38.1×*节 8~12mm 1.5~2.0mm 8~21mm 6.35~38.1mm 　　C2082 50.8mm 50.8×*节 10~12mm 1.5~3.0mm 10.5~21mm 12.7~50.8mm 　　C2160 101.6mm 101.6×*节 10~14mm 1.5~4.0mm 10.5~27mm 12.7~50.8mm 　　

  链网标注法



编辑本段网带材质：　　碳钢、镀锌铁丝，弹簧钢丝、耐腐蚀耐高温不锈钢材料(304，310，310S，314，316，316L，430等)A3低碳钢、45#钢、1Cr13耐热钢、 201不锈钢、304不锈钢、1Cr18Ni9Ti不锈钢、0Cr18Ni14NO2CU2耐热耐酸钢。编辑本段网带用途：　　主要应用于食品烘干机、蔬菜、海产品清洗灭菌机，巴氏杀菌机，方便面米粉蒸煮、热收缩膜包装机。　　玻璃瓶罐、食品、灯炮、金属、器皿、化纤、印染、医药、电子、粉末冶金、热处理、木材、物流输送等各行业自动装置和自动流水线的使用；天然气、焦炉煤气及电子红外线等各种窑炉系统的传动使用等食品机械，玻璃机械，输送机械等。编辑本段网带说明：　　网带表面平整，透孔均匀，标准链条传动，走行平稳，绝无跑偏现象，载重能力与抗拉力强，易清洗，易维护等优点。编辑本段网带选择参考　　怎样选择输送网带的各种材料 　　How to specify material of various conveyor belts 　　

材料名称 　　Designation	C	Mn	Si	Ni	Cr	其他元素 　　Other elements	性能properties
耐温 　　Temperature 　　-resistance	耐酸 　　Acid resistance
1~3号乙类钢 　　GB700-65	0.06~0.22	0.25~0.6	0.12~0.3				300°	耐磨 　　Abrasion resistance
1Cr13	≤0.12	≤0.60	≤0.60		12~14		600°
1Cr18Ni9	≤0.08	≤2.00	≤0.80	8~11	17~19		600°~700°
1Cr18Ni9Ti	≤0.08	≤2.00	≤0.80	8~11	17~19	Ti0.8	700°~750°	做防酸防锈腐蚀 　　Acid rust and corrossion resistance
OCr18Ni12Mo2Ti	≤0.08	≤2.00	≤0.80	12~14	16~18	Ti0.3~0.8 　　Mo1.8~2.5	750°
OOCr18NIi14Mo2	≤0.03	≤2.00	≤1.00	12~16	16~19	Mo1.8~2.5	700°~800°	耐酸腐蚀 　　Strong-acid resistance
1Cr25Ni20	≤0.20	≤2.00	≤1.00	17~20	22~25		1000°
OCr25A15	≤0.06	≤0.7	≤0.6		23~27	A1 4.5~6.5
Cr20Ni80	≤0.15	≤0.7	0.4~1.3	75~78	20~23	A1≤0.5	1150°
OOCr18Ni14Mo2Cu2	≤0.03	≤2.00	≤1.00	12~16	17~19	Mo1.2~2.5 　　Cu1.0~2.5		耐重酸重腐蚀应用在维尼纶厂的醛化机上 　　Strong-acid resistant can be used cerbonylator on vinylon

　　长城网带技术参数 : 　　

网带型号	金属条厚度㎜	金属条宽度㎜	螺距㎜	节距㎜	串条直径	网边型式
FW2.5/8.0	2.5	20	31	27.3	8.0	1、 马蹄链型式 　　2、 链条型式 　　3、 镦头型式样
FW2.0/8.0	2.0	22	40	50.8	8.0
FW2.5/2.5	2.5	16	37.4	28.3	5.0
FW2.0/5.0	2.0	15	52.5	31.75	5.0
FW1.5/3.0	1.5	12	52.5	31.75	3.0
FW1.2/3.0	1.2	10	22.5	12.7	3.0

　　直串条双股平衡型网带特点:此网带以左右螺旋对称编织,机构上采用双股螺旋盘条和一根直串条连接而成。因此网带运行平稳，走偏现象较小，维修拼接也较方便。 　　直串条双股平衡型网带应用： 它能广泛的应用在冶金、机械工业的高温热处理自动线以及大负载的输送自动线，并在玻璃器皿退火炉，电子工业、食品工业都能得到合理的使用。 　　直串条双股平衡型网带主要型号： 　　DB(s)4/4.5-80-33 　　DB(s)3.5/4-80-33 　　DB(s)3.5/3.5-100-46 　　DB(s)2.8/3.5-100-50 　　DB(s)3/3.5-118-33 　　DB(s)2.8/2.8-118-50 　　DB(s)2/2.8-118-80 　　DB(s)1.6/2-118-80 　　DB(s)2.2/3.5-138-60 　　DB(s)2/2.8-138-80 　　DB(s)1.8/2.8-157-80 　　DB(s)1.6/2-157-80 　　DB(s)1.6/1.6-200-150 　　DB(s)0.8/1.2-334-242编辑本段输送网带的使用安装故障排除法　　1：如网带出现跑片偏现象，调接从动轴一端的张紧轴，应慢慢调节，切记快速调整，造成网带边缘刮损。 　　2：如网带出现抖动现象，应检查输送架以及输送隧道内托辊有无锈蚀拒转现象，逐一调整。 　　3：链条传动式网带如出现跳链，运行不稳，应检查主动轴两端链轮是否同步，齿端是否过度磨损。编辑本段网带的特点金属网带是一种摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从初的供料点到终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以金属网带广泛应用于现代化的各种工业企业中。是各行业自动装置和现代自动化流水线中必不可少的重要配件。编辑本段网带的使用安装故障排除法　　1：如网带出现跑片偏现象，调接从动轴一端的张紧轴，应慢慢调节，切记快速调整，造成网带边缘刮损。 　　2：如网带出现抖动现象，应检查输送架以及输送隧道内托辊有无锈蚀拒转现象，逐一调整。 　　3：链条传动式网带如出现跳链，运行不稳，应检查主动轴两端链轮是否同步，齿端是否过度磨损。 　　组合平衡型网带　　特点：组合平衡型网带具有比较细密的网眼，可挡住细小物体的渗漏，网带牢固，抗拉强度高。 　　应用：目前已广泛应用在化纤工业的醛化机{YL543YL541} 水洗机YL112，精练机Q392，食品工业中的饼干自动线。 　　网带的使用寿命：碳钢网带能用8个月左右，不锈钢网带能用2年多，304材料网带能用4年左右。 　　网带使用寿命主要影响因素： 　　1、网带材质（原装日本料使用寿命会较长） 　　2、网带炉用途是淬火或渗碳，渗碳寿命会相对较短 　　3、使用的淬火介质，一般盐浴网带使用寿命较短 　　4、设备本身的设计、设备是有机械方面问题 　　网带的结构：普通网带由网面和轴两种组成，还有一种带链条的是由链条.支轴.网带这三种组成。 　　网带的生产过程：设备主要有缠丝机.压花机.氩弧焊这三个机器组成.进购现成的材料粗细都有.一般网带绕丝和网带轴的粗细不一样.现压轴根据网带的宽度量出扣数.就可以缠网带丝了.这样就可以同时生产了.两者出来以侯由工人组装起来.两边点焊.成品就做好了。
